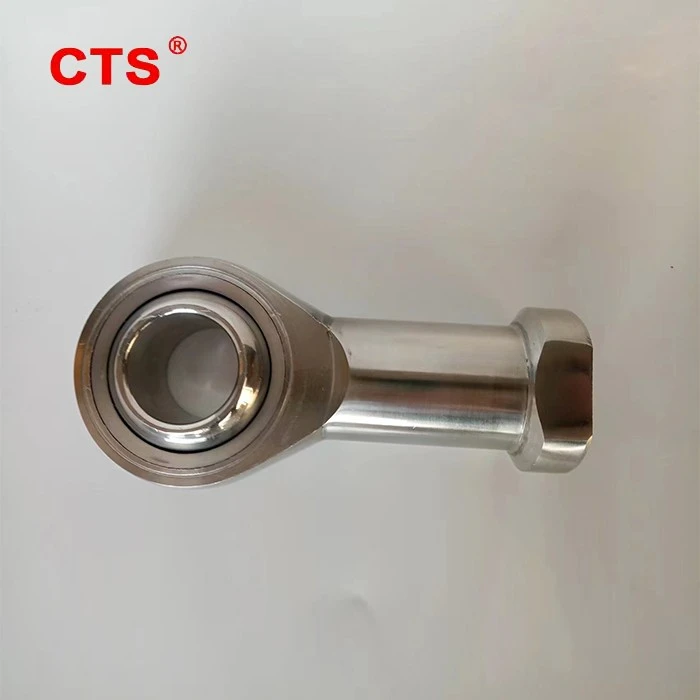

Coixinet d'extrems de barra d'acer inoxidable

El coixinet d'extrems de barra d'acer inoxidable és un tipus de coixinet d'articulació amb o muntat a l'extrem de la barra i pertany a la categoria de coixinets d'articulació. El coixinet de barra es compon d'un cap en forma d'ull- amb un mànec integral, formant una carcassa d'un coixinet de lliscament esfèric. S'utilitzen principalment al final dels pistons hidràulics o pneumàtics per connectar cilindres a components relacionats.

Enviar la consulta

Especificació avall

Descripció dels productes

Tipus:Coixinet d'extrems de barra d'acer inoxidable
Nom de marca: CTSo OEM
Número de model:SI...E,SI...ES,SA...E,SA...ES,SIJ,SAJ,SIBP...S,SABP...S,SIZP...S, SAZP...S etc.
Material:Acer inoxidable per a tot el conjunt

Característiques dels productes

Els coixinets d'extrems de barra d'acer inoxidable són coixinets de lliscament esfèrics, que es componen bàsicament d'anells interiors i exteriors amb superfícies de contacte esfèriques lliscants esfèriques. Un coixinet d'extrem de biela consisteix en un coixinet esfèric i un cos en forma d'ull-amb una tija integral. El coixinet esfèric, fet normalment d'acer inoxidable o d'altres materials d'alt rendiment-, és un coixinet d'auto-alineació que permet una desalineació angular entre la tija i el forat. El coixinet sovint es compon d'un anell interior amb un diàmetre exterior esfèric convex i un anell exterior amb un diàmetre interior còncau coincident.

Coixinet núm.	Dimensions (mm)													KN		Pes
TALLA	d H7	B	C1	d1	d2	d3-6H	h1	L3	(L4)	L5	d4	d5	sw	Dinàmica bàsica	Estàtica bàsica	≈Kg
SPHS5	5	8	6	7.7	16	M5	27	11	35	4	11	9	11.11	2.5	6.6	0.016
SPHS6	6	9	6.75	8.9	18	M6	30	13	39	5	13	11	12.7	3.2	8.1	0.025
SPHS8	8	12	9	10.3	22	M8	36	16	47	5	16	14	15.87	5.4	12.6	0.043
SPHS10	10	14	10.5	12.9	26	M10	43	20	56	6.5	19	17	19.05	7.5	16.6	0.072
SPHS12	12	16	12	15.4	30	M12	50	23	65	6.5	22	19	22.22	10	22	0.107
SPHS14	14	19	13.5	16.8	34	M14	57	27	74	8	25	22	25.4	13	27.8	0.16
SPHS15	15	20	14	18.1	36	M14	61	30	79	8	26	22	26.98	14.5	29	0.186
SPHS16	16	21	15	19.3	38	M16	64	32	83	8	27	22	28.58	16	34.5	0.21
SPHS17	17	22	16	20.6	40	M16X1.5	67	34	87	10	31	27	30.16	18	36	0.259
SPHS18	18	23	16.5	21.8	42	M18X1.5	71	35	92	10	31	27	31.75	19.5	40.8	0.295
SPHS20	20	25	18	24.3	46	M20X1.5	77	39	100	10	34	30	34.92	23	46.5	0.38
SPHS22	22	28	20	25.8	50	M22x1.5	84	42	109	12	37	32	38.1	29	52.6	0.49
SPHS25	25	31	22	29.5	60	M24x2	94	48	124	12	42	36	42.86	40.5	74.1	0.75
SPHS28	28	35	24	32.29	66	M27x2	103	53	136	12	46	41	47.63	46.1	88.7	0.95
SPHS30	30	37	25	34.8	70	M30x2	110	56	145	15	50	41	50.8	54.3	94	1.13
SPHS5EC	5	8	6	7.7	16	M5	27	11	35	4	11	9	11.11	3.3	6.2	0.016
SPHS6EC	6	9	6.75	8.9	18	M6	30	13	39	5	13	11	12.7	4.7	7.8	0.025
SPHS8EC	8	12	9	10.3	22	M8	36	16	47	5	16	14	15.87	7.7	13.2	0.043
SPHS10EC	10	14	10.5	12.9	26	M10	43	20	56	6.5	19	17	19.05	10.4	17.3	0.072
SPHS12EC	12	16	12	15.4	30	M12	50	23	65	6.5	22	19	22.22	13.5	22.7	0.107
SPHS14EC	14	19	13.5	16.8	34	M14	57	27	74	8	25	22	25.4	17.2	28.2	0.16
SPHS16EC	16	21	15	19.3	38	M16	64	32	83	8	27	22	28.58	21	35.1	0.21
SPHS18EC	18	23	16.5	21.8	42	M18X1.5	71	35	92	10	31	27	31.75	25	43.2	0.295
SPHS20EC	20	25	18	24.3	46	M20x1.5	77	39	100	10	34	30	34.92	29.8	50.3	0.38
SPHS22EC	22	28	20	25.8	50	M22x1.5	84	42	109	12	37	32	38.1	36.2	63.9	0.49

product Stainless Steel Rod ends bearing

product-Stainless Steel Rod ends bearing detail

Coixinet núm.	Dimensions (mm)									载荷(KN)		Pes
TALLA	dH7	B	C1	d1	d2	d3-6g	h	L1	L2	Dinàmica bàsica	Estàtica bàsica	≈Kg
SPOS5	5	8	6	7.7	16	M5	33	20	41	2.5	3.5	0.012
SPOS6	6	9	6.75	8.9	18	M6	36	22	45	3.2	4.8	0.019
SPOS8	8	12	9	10.3	22	M8	42	25	53	5.4	8.9	0.032
SPOS10	10	14	10.5	12.9	26	M10	48	29	61	7.5	12.5	0.054
SPOS12	12	16	12	15.4	30	M12	54	33	69	10	15.8	0.085
SPOS14	14	19	13.5	16.8	34	M14	60	36	77	13	22.1	0.126
SPOS15	15	20	14	18.1	36	M14	63	38	81	14.5	23.6	0.186
SPOS16	16	21	15	19.3	38	M16	66	40	85	16	25.9	0.185
SPOS17	17	22	16	20.6	40	M16x1.5	69	42	89	18	28.4	0.259
SPOS18	18	23	16.5	21.8	42	M18X1.5	72	44	93	19.5	30.8	0.26
SPOS20	20	25	18	24.3	46	M20X1.5	78	47	101	23	36.2	0.34
SPOS22	22	28	20	25.8	50	M22X1.5	84	51	109	29	42.6	0.435
SPOS25	25	31	22	29.5	60	M24x2	94	57	124	40.5	74.4	0.65
SPOS28	28	35	24	32.29	66	M27x2	103	62	136	46.1	88.7	0.875
SPOS30	30	37	25	34.8	70	M30x2	110	66	145	54.3	94	1.07
SPOS5EC	5	8	6	7.7	16	M5	33	20	41	3.3	4.8	0.012
SPOS6EC	6	9	6.75	8.9	18	M6	36	22	45	4.7	6.8	0.019
SPOS8EC	8	12	9	10.3	22	M8	42	25	53	7.7	12.3	0.032
SPOS10EC	10	14	10.5	12.9	26	M10	48	29	61	10.4	17.3	0.054
SPOS12EC	12	16	12	15.4	30	M12	54	33	69	13.5	22.7	0.085
SPOS14EC	14	19	13.5	16.8	34	M14	60	36	77	17.2	28.2	0.126
SPOS16EC	16	21	15	19.3	38	M16	66	40	85	21	35.1	0.185
SPOS18EC	18	23	16.5	21.8	42	M18X1.5	72	44	93	25	43.2	0.26
SPOS20EC	20	25	18	24.3	46	M20x1.5	78	47	101	29.8	50.3	0.34
SPOS22EC	22	28	20	25.8	50	M22X1.5	84	51	109	36.2	63.9	0.435

Beneficis clau

1. Resistència a la corrosió: un dels majors avantatges dels coixinets d'extrems de barra d'acer inoxidable és la seva excel·lent resistència a la corrosió. L'acer inoxidable és conegut per la seva capacitat de resistir l'òxid i la corrosió, i es pot utilitzar en entorns durs on l'exposició a la humitat o als productes químics és una preocupació. Aquesta resistència a la corrosió pot allargar la vida útil del coixinet i garantir un rendiment fiable al llarg del temps.

2.Moviment multi-flexible: els coixinets d'extrem de biela adopten un disseny de contacte esfèric, que pot aconseguir moviments de rotació, oscil·lació i inclinació en diverses direccions, i són adequats per a escenaris de moviment complexos, com ara maquinària de construcció i sistemes de suspensió d'automòbils.

3. Manteniment baix: a causa de la seva resistència a la corrosió i durabilitat, aquest tipus de coixinets requereixen un manteniment mínim. Aleshores, els coixinets d'acer inoxidable poden durar molt més amb un manteniment mínim, cosa que pot reduir el temps d'inactivitat i els costos de manteniment, serà una opció rendible per a moltes aplicacions.

4. Ampli rang de temperatures: els coixinets d'extrems de barra d'acer inoxidable poden funcionar amb eficàcia en un ampli rang de temperatures, són adequats tant per a entorns d'alta-temperatura com de baixa-temperatura. Aquesta versatilitat els fa ideals per a una varietat d'aplicacions, com ara aplicacions d'automoció, aeroespacial, marines i industrials.

aplicacions de la indústria

Generació d'energia

En la generació d'energia, els coixinets d'extrems de barra d'acer inoxidable poden ajustar l'angle de la fulla i el mecanisme de control de pas.

Maquinària industrial

El coixinet d'extrems de barra es pot utilitzar amb diverses maquinàries industrials, com ara maquinària d'embalatge, maquinària d'aliments, maquinària tèxtil, etc.

Sistemes de suspensió d'automoció

Els coixinets d'extrems de barra d'acer inoxidable s'utilitzen en sistemes de suspensió, per reduir el coeficient de fricció i minimitzar el desgast entre components

processament de metalls

Els coixinets d'extrems de biela tenen una bona capacitat de càrrega-i flexibilitat de moviment, cosa que els fa adequats per a l'aplicació en el processament de metalls.

La nostra fàbrica i equipament

Taller

paquet

la nostra aparença de fàbrica

Magatzem

Preguntes freqüents

Q: Quina és la funció del coixinet d'extrems de barra d'acer inoxidable?

R: Igual que els coixinets esfèrics, l'extrem de la barra garanteix el moviment d'ajust de l'espai entre l'eix i la carcassa; Permet el moviment de rotació, el moviment d'inclinació fins a un determinat angle d'inclinació i el moviment orbital a velocitats de lliscament relativament baixes i compensa la desalineació.

P: Quin és el propòsit de les puntes de la barra?

R: Els extrems de barra estan dissenyats per facilitar tant el moviment de rotació com la desalineació angular, de manera que són molt importants en aplicacions com les suspensions d'automòbils i la maquinària industrial.
