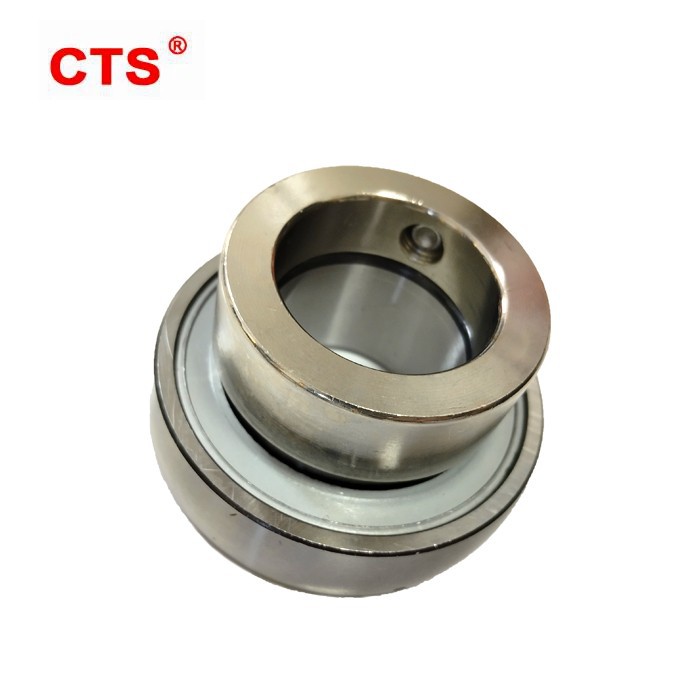

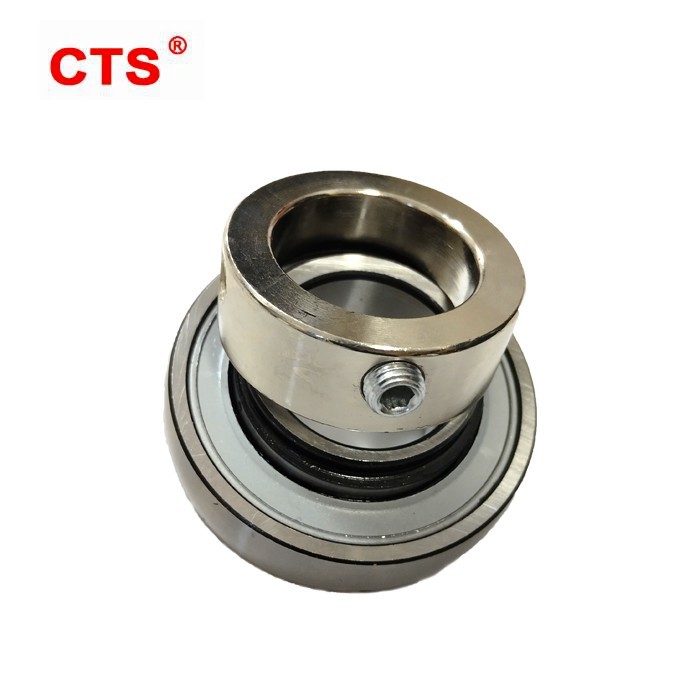

Sèrie CSA- Inseriu el coixinet amb un collet de bloqueig excèntric
Els coixinets d’inserció de la sèrie CSA són en realitat una variant dels coixinets de boles de solc profund, que es caracteritzen perquè la seva superfície de l’anell exterior sigui esfèrica i es pot utilitzar juntament amb la carcassa del coixinet per aconseguir el centrat.
Descripció dels productes
- Tipus de producte:Rodament d'inserció de sèries CSA
- Nom de marca:Cts oOem
- Número de model:Sèrie CSA 200
- Material:Chrome Steel ABEC -1 abec -3, acer inoxidable
- Gradi:P0 P6
- Especificació Met:ISO 9001
Els productes inclouen els productes
El rendiment bàsic dels coixinets d’inserció de CSA hauria de ser similar al dels coixinets de boles de ranura profunda, a causa del fet que aquest tipus de coixinet s’utilitza principalment en maquinària rugosa, la instal·lació i la posicionament dels coixinets d’inserció no són prou precises i la precisió de El rodament en si no és prou alt i algunes estructures també són rugoses. Per tant, es descompta significativament el rendiment real de les mateixes especificacions dels coixinets de boles de ranura profunda. Tot i això, aquest tipus de coixinets ha segellat anells a banda i banda, cosa que pot evitar que la brutícia entri. S'omple una quantitat adequada de lubricant a la fàbrica i no cal netejar ni lubricar abans de la instal·lació.
El rendiment del rodament de boles d’inserció amb màniga excèntrica és bàsicament el mateix que el del rodament d’inserció exterior amb filferro, excepte que el fil superior no es troba a l’anell interior, sinó a la màniga excèntrica. Es pot instal·lar directament a l’eix cònic i la depuració del rodament es pot ajustar bé.
|

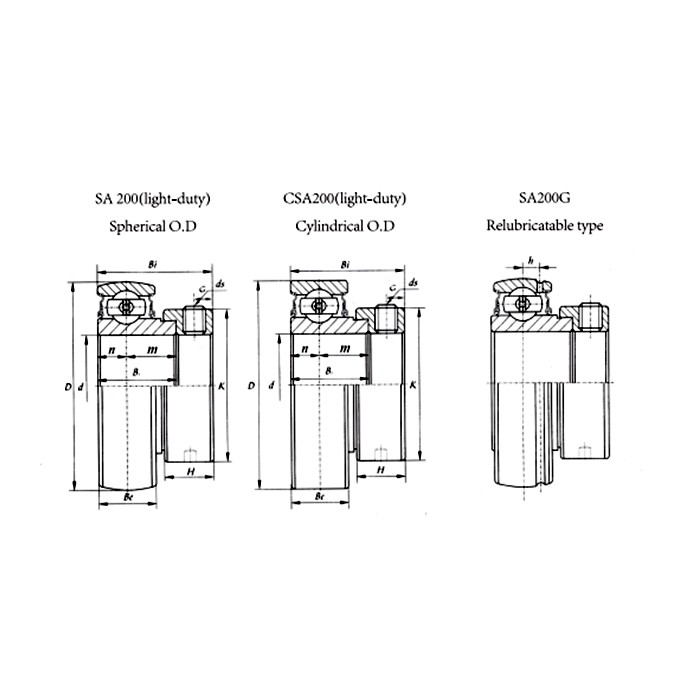

Dia de l'eix. (In.) |
RBI Bearing No. |
Dimensions (in.) (Mm.) |
Qualificació de càrrega (lbs.) |
Pes (lliures.) |
|||||||||
|
d |
D |
Bi |
Ser |
r |
n |
m |
g |
ds |
dinàmic |
Estàtic |
|||
|
1/2 5/8 |
Sb 201-8 sb 202-10 |
CSB 201-8 CSB 202-10 |
1.5748 40 |
0.866 22 |
0.472 12 |
0.039 1 |
0.236 6 |
0.063 16 |
0.177 4.5 |
1/4-28 |
2750 |
1072 |
0.20 0.18 |
|
3/4 |
Sb 204-12 |
CSB 204-12 |
1.8504 47 |
0.984 1 |
0.551 14 |
0.059 1.5 |
0.275 7 |
0.708 18 |
0.177 4.5 |
1/4-28 |
2880 |
1484 |
0.29 |
|
1 |
Sb 205-16 |
CSB 205-16 |
1.8504 47 |
0.984 25 |
0.965 24.5 |
0.059 1.5 |
0.236 6 |
0.729 18.5 |
0.218 5.53 |
1/4-28 |
1744 |
1159 |
0.35 |
|
7/8 15/16 1 |
Sb 205-14 Sb 205-15 Sb 205-16 |
CSB 205-14 CSB 205-15 CSB 205-16 |
2.047 52 |
1.062 27 |
0.591 15 |
0.059 1.5 |
0.295 7.5 |
0.767 19.5 |
0.217 5.5 |
1/4-28 |
3152 |
1765 |
0.40 0.37 0.35 |
|
1-1/16 1-1/8 1-3/16 1-1/4 |
Sb 206-17 Sb 206-18 Sb 206-19 Sb 206-20 |
CSB 206-17 CSB 206-18 CSB 206-19 CSB 206-20 |
2.441 62 |
1.181 30 |
0.630 16 |
0.059 1.5 |
0.315 8 |
0.866 22 |
0.217 5.5 |
1/4-28 |
4375 |
2542 |
0.62 0.57 0.55 0.53 |
|
1-1/4 1-5/16 1-3/8 1-7/16 |
Sb 207-20 Sb 207-21 Sb 207-22 Sb 207-23 |
CSB 207-20 CSB 207-21 CSB 207-22 CSB 207-23 |
2.835 72 |
1.259 32 |
0.669 17 |
0.079 2 |
0.335 8.5 |
0.925 23.5 |
0.256 6.5 |
5/16-24 |
5777 |
3459 |
0.95 0.90 0.84 0.82 |
|
1-1/2 1-9/16 |
Sb 208-24 Sb 208-25 |
CSB 208-24 CSB 208-25 |
3.150 80 |
1.338 34 |
0.708 18 |
0.079 2 |
0.354 9 |
0.984 25 |
0.276 7 |
5/16-24 |
5787 |
4042 |
1.32 1.28 |
|
1-5/8 1-11/16 1-3/4 |
Sb 209-26 Sb 209-27 Sb 209-28 |
CSB 209-26 CSB 209-27 CSB 209-28 |
3.3465 85 |
1.621 41.2 |
0.748 19 |
0.079 2 |
0.402 10.2 |
1.219 31 |
0.322 8.2 |
5/16-24 |
7357 |
4598 |
1.8 |
|
1-7/8 1-15/16 2 |
Sb 210-30 Sb 210-31 Sb 210-32 |
CSB 210-30 CSB 210-31 CSB 210-32 |
3.543 90 |
1.714 43.5 |
0.787 20 |
0.079 2 |
0.430 10.9 |
1.284 32.6 |
0.362 9.2 |
3/8-24 |
7895 |
5180 |
1.8 |
|
2 2-3/16 |
Sb 211-32 Sb 211-35 |
CSB 211-32 CSB 211-35 |
3.937 100 |
1.783 45.3 |
0.826 21 |
0.098 2.5 |
0.466 11.8 |
1.317 33.5 |
0.385 9.8 |
3/8-24 |
9757 9752 |
6552 6601 |
2.4 |
|
2-1/4 2-7/16 |
Sb 212-36 Sb 212-39 |
CSB 212-36 CSB 212-39 |
4.331 110 |
2.114 53.7 |
0.866 22 |
0.098 2.5 |
0.586 14.9 |
1.248 31.7 |
0.385 9.8 |
3/8-24 |
11789 |
8093 |
2.9 |
Característic
Disseny autoalineant
El rodament d’inserció de la sèrie CSA està dissenyat per autoalinear-se, cosa que ajuda a reduir l’impacte de la desalineació a la màquina i estén la vida global de l’equip.
Alta capacitat de càrrega
Els coixinets d’inserció tenen una alta capacitat de càrrega radial, de manera que poden suportar eficaçment equips pesats i maquinària.
Resistència a la corrosió
Tenim coixinets d’inserció CSA de material d’acer inoxidable, que tenen un bon rendiment de segellat i, a continuació, són molt adequats per utilitzar -los en entorns durs.
Fàcil d'instal·lar
Els coixinets CSA són fàcils d’instal·lar i desmuntar, que redueixen molt els costos de manteniment i els temps d’inactivitat.
Indústries aplicables
El rodament d’inserció de sèries CSA amb un collet de bloqueig excèntric s’utilitza en una àmplia gamma d’aplicacions industrials, com la maquinària agrícola: els coixinets CSA adopten un disseny segellat, que pot evitar eficaçment la invasió de factors externs com la pols, la brutícia i l’aigua.
Aquest disseny permet als coixinets treballar de manera estable en entorns humits i polsegosos, garantint el funcionament eficient i fiable de la maquinària agrícola.
Maquinària tèxtil: a causa de la seva estructura compacta, el segellat perfecte, la càrrega i la descàrrega fàcil i el gran rang de centratge automàtic, els coixinets CSA funcionen bé en maquinària tèxtil i són adequats per a diverses màquines tèxtils, com ara màquines de filatura de flux d’aire, enrotllament d’alta velocitat màquines, etc.
Maquinària de processament d’aliments: els coixinets CSA també s’utilitzen àmpliament en la maquinària de processament d’aliments, que és perquè poden assegurar un funcionament estable de les màquines, reduir els requisits de manteniment i millorar l’eficiència de la producció. Les seves característiques ben segellades ajuden a evitar que la pols i les impureses entrin a l’interior del rodament, ampliant així la vida útil dels equips mecànics.
