Mànigues adaptadores per a eixos mètrics

Les mànigues adaptadores per a eixos mètrics són el component més utilitzat per col·locar coixinets amb forats cònics en eixos cilíndrics. Aquest tipus de màniga és fàcil d'instal·lar i no requereix fixació addicional a l'eix. Quan s'utilitza una funda de bloqueig a l'eix òptic, el coixinet es pot col·locar en qualsevol posició de l'eix. Quan s'utilitza juntament amb un anell esglaonat en un eix esglaonat, el coixinet es pot posicionar amb precisió axial i també facilita el desmuntatge del coixinet.

Enviar la consulta

Descripció dels productes

Tipus:Mànigues adaptadores per a eixos mètrics/Mànigues de retirada/Rovella de bloqueig/Arandela de bloqueig
Número de model:Sèrie H, HE, HS, HA, AH, AHX, AOH, KM, KML KMT, MB, MBL, etc.
Nom de marca:CTSo OEM

Característiques dels productes

La màniga adaptadora CTS és un tipus de màniga d'accessoris de coixinets, s'utilitza per facilitar els coixinets muntats als eixos. Amb les dimensions precises i els materials d'alta qualitat, poden garantir una connexió segura i eficient entre el coixinet i l'eix.

Produïm una funda adaptadora altament versàtil i fiable que és essencial en diverses aplicacions industrials. Les nostres mànigues adaptadores estan dissenyades per oferir una manera segura i rendible-de muntar coixinets a eixos cilíndrics.

Es fabriquen amb materials d'alta-qualitat que els fan molt resistents al desgast i garanteixen una llarga vida útil. Les nostres produccions són fàcils d'instal·lar i compten amb un forat cònic que els permet adaptar-se a diferents mides de coixinets.

A més de ser versàtils i fiables, els nostres coixinets també són altament competitius al mercat, és una opció excel·lent per a diverses indústries. Podem oferir un lliurament puntual i un servei al client excepcional als nostres clients, garantint la seva satisfacció amb els nostres productes.

En general, els nostres productes són una opció excel·lent per a qualsevol persona que busqui una solució rendible i d'alta{0}}qualitat i cost-a les seves necessitats de muntatge d'eix cilíndric.

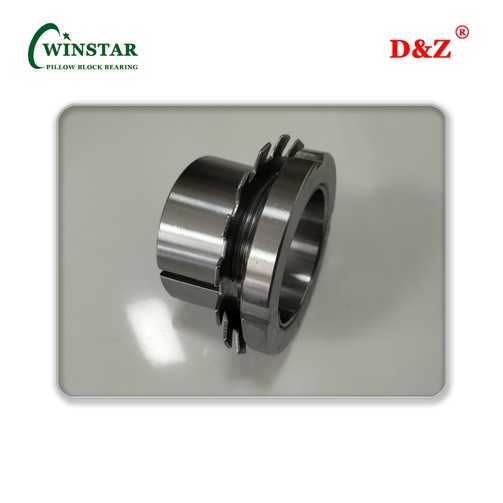

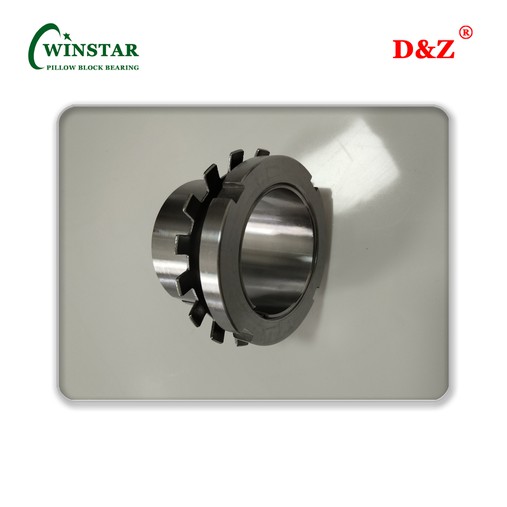

Fotos detallades

plummer blocks ucpx10 bearings

Mànigues adaptadores per a eixos mètrics Taula de talles

adapter sleeve dimensions skf sleeve bearing

Unitat núm	Dimensions				(mm)		Coixinets adequats				W.t(g)
Unitat núm	d	dl	B	d2	B2	B3	Coixinets de boles auto{0}alineables		Coixinet de rodets esfrics		W.t(g)
H302	15	12	22	25	6		1302K	2202K
H303	17	14	24	28	6		1303K	2203K
H304	20	17	28	32	7		1304K	2204K	21304K		0.04
H305	25	20	29	38	8		1305K	2205K	21305K		0.071
H306	30	25	31	45	8		1306K	2206K	21306K		0.095
H307	35	0	35	52	9		1307K	2207K	21307K		0.14
H308	40	35	36	58	10		1308K	2208K	21308K	22208K	0.17
H309	45	40	39	65	11		1309K	2209K	21309K	22209K	0.23
H310	50	45	42	70	12		1310K	2210K	21310K	22210K	0.27
H311	55	50	45	75	12		1311K	2211K	21311K	22211K	0.32
H312	60	55	47	80	13		1312K	2212K	21312K	22212K	0.36
H313	65	60	50	85	14		1313K	2213K	21313K	22213K	0.42
H314	70	60	52	92	14		1314K	2214K	21314K	22214K	0.67
H315	75	65	55	98	15		1315K	2215K	21315K	22215K	0.78
H316	80	70	59	105	17		1316K	2216K	21316K	22216K	0.95
H317	85	75	63	110	18		1317K	2217K	21317K	22217K	1.10
H318	90	80	65	120	18		1318K	2218K	21318K	22218K	1.30
H319	95	85	68	125	19		1319K	2219K	21319K	22219K	1.40
H320	100	90	71	130	20		1320K	2220K	21320K	22220K	1.60
H321	105	95	74	140	20						1.85
H322	110	100	77	145	21		1322K	2222K	21322K	22222K	2.05

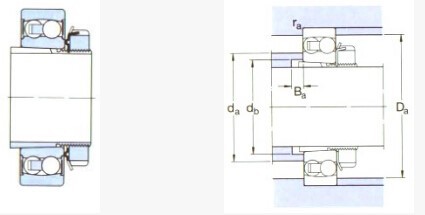

H200

Designació			Dimensions
Amb femella de bloqueig (funda adaptadora de bloqueig)	Rosca de bloqueig	Conjunt de bloqueig	d1	d	d3	B1	B2	G	Pes (KG)
H218	KM18	MB18	80	90	120	52	18	M90×2	1.09
H217	KM17	MB17	75	85	110	50	18	M85×2	0.92
H216	KM16	MB16	70	80	105	46	17	M80×2	0.79
H215	KM15	MB15	65	75	98	43	15	M75×2	0.63
H213	KM13	MB13	60	65	85	40	14	M65×2	0.34
H212	KM12	MB12	55	60	80	38	13	M60×2	0.29
H211	KM11	MB11	50	55	75	37	12,5	M55×2	0.29
H210	KM10	MB10	45	50	70	35	12	M50×1.5	0.22
H209	KM9	MB9	40	45	65	33	11	M45×1.5	0.19
H208	KM8	MB8	35	40	58	31	10	M40×1.5	0.15
H207	KM7	MB7	30	35	52	29	9	M35×1.5	0.13
H206	KM6	MB6	25	30	45	27	8	M30×1.5	0.084
H205	KM5	MB5	20	25	38	26	8	M25×1.5	0.062
H204	KM4	MB4	17	20	32	24	7	M20×1	0.034
H219	KM19	MB19	85	95	125	55	19	M95×2	1.23
H220	KM20	MB20	90	100	130	58	20	M100×2	1.39
H222	KM22	MB22	100	110	145	63	21	M110×2	1.78

Característica de la funda adaptadora

1.Fàcil instal·lació i fàcil de configurar ràpidament

2.Mides precises

3. Pes lleuger i fàcil de manejar i transportar

4. Qualitat del material superior i durabilitat llarga

Mànigues adaptadores per a eixos mètrics|Apte per a múltiples indústries industrials

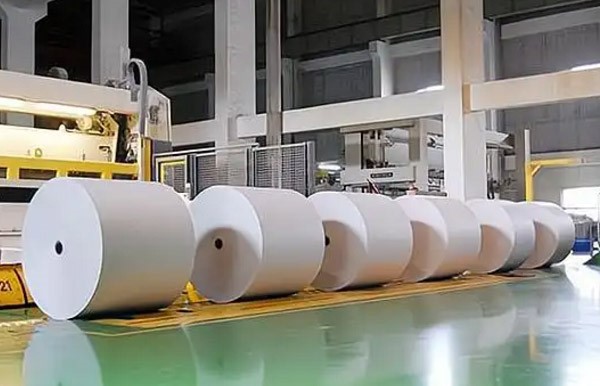

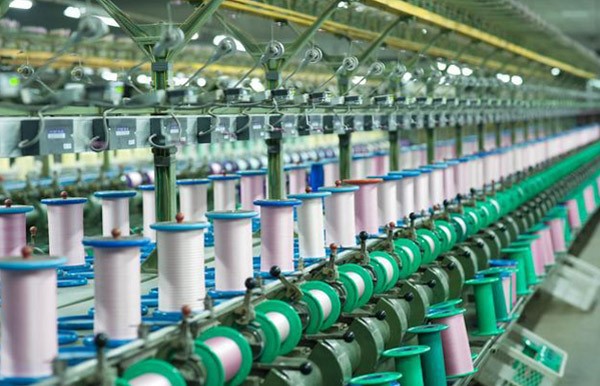

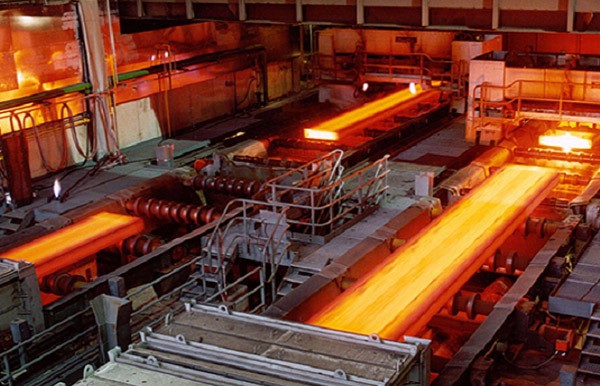

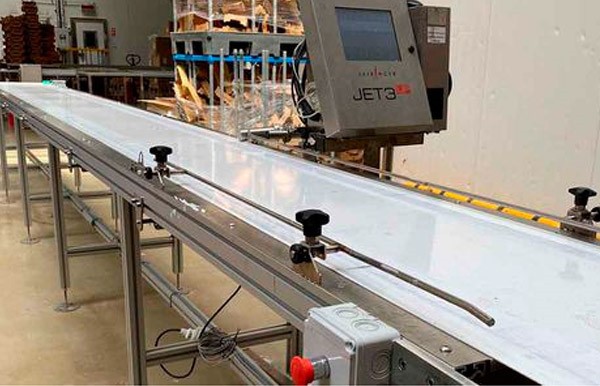

Amb les característiques d'una estructura senzilla i fiable, i sense necessitat de dispositius de fixació addicionals, s'utilitzen àmpliament a la indústria tèxtil, la indústria lleugera, la fabricació de paper, la metal·lúrgia i les indústries d'equips de transport.

PMF

P: Quin és l'objectiu d'una funda adaptadora?

R: Tant si teniu un eix recte com un eix esglaonat, les mànigues adaptadores són un mitjà habitual defixant un coixinet de rodets cònics a un eix cilíndric. S'utilitzen principalment per al muntatge de coixinets de rodets esfèrics de doble-fila i coixinets de boles auto-alineables.
